آلة قطع الحجر/

(سي إن سي-5 برو) 5 آلة قطع وطحن جسر CNC المحور

1. نظام التحكم باستخدام الحاسب الآلي, كاد, برنامج رسم CAM ومحرك سيرفو رقمي

2. 4-ربط المحور + المحور L الكهربائي

3. التقاط الصور والموقف, تحسين التنضيد الذي يحسن إنتاجية المواد, ويقوم كوب الشفط تلقائيا بتحريك قطعة العمل لتحسين المعالجة

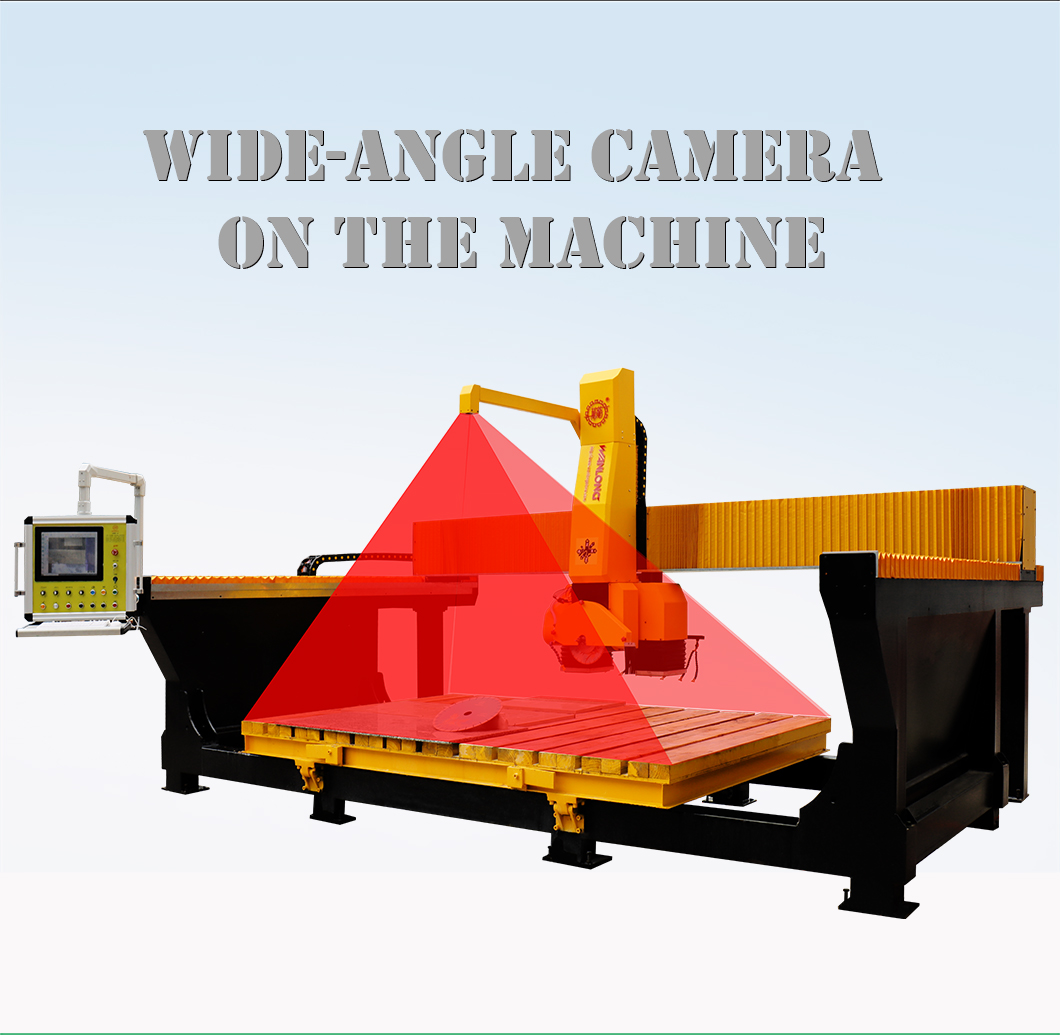

4. استخدم كاميرا واسعة الزاوية تشغل مساحة صغيرة (ارتفاع)

5. يمكن الحصول على صورة البلاطة بأكملها من سطح المكتب بواسطة الكاميرا وتحديد المواقع في وقت واحد, وهو أمر بديهي للعمل ويزيل تحديد المواقع يدويا

6. to Support the combined processing of saw blade and milling cutter

7. يمكن للمكون الإضافي AutoCAD الذي تم تكوينه نقل الرسومات مباشرة إلى نظام المحاور الخمسة مسبقا, وهو أسهل في التشغيل ويدعم استيراد ملفات DXF

8. صندوق التحكم الهوائي خارجي لسهولة المراقبة والتعديل

9. يجب اختيار سكة الانزلاق الخطية والمسمار الكروي من ماركة تايوان HIWIN

10 .مخفض التروس النجمي يعتمد Margtech

11 .مخفض الروبوت يتبنى العلامة التجارية تشينتشوان

12. يجب أن تكون المكونات الهوائية ماركة Taiwan Yadeke

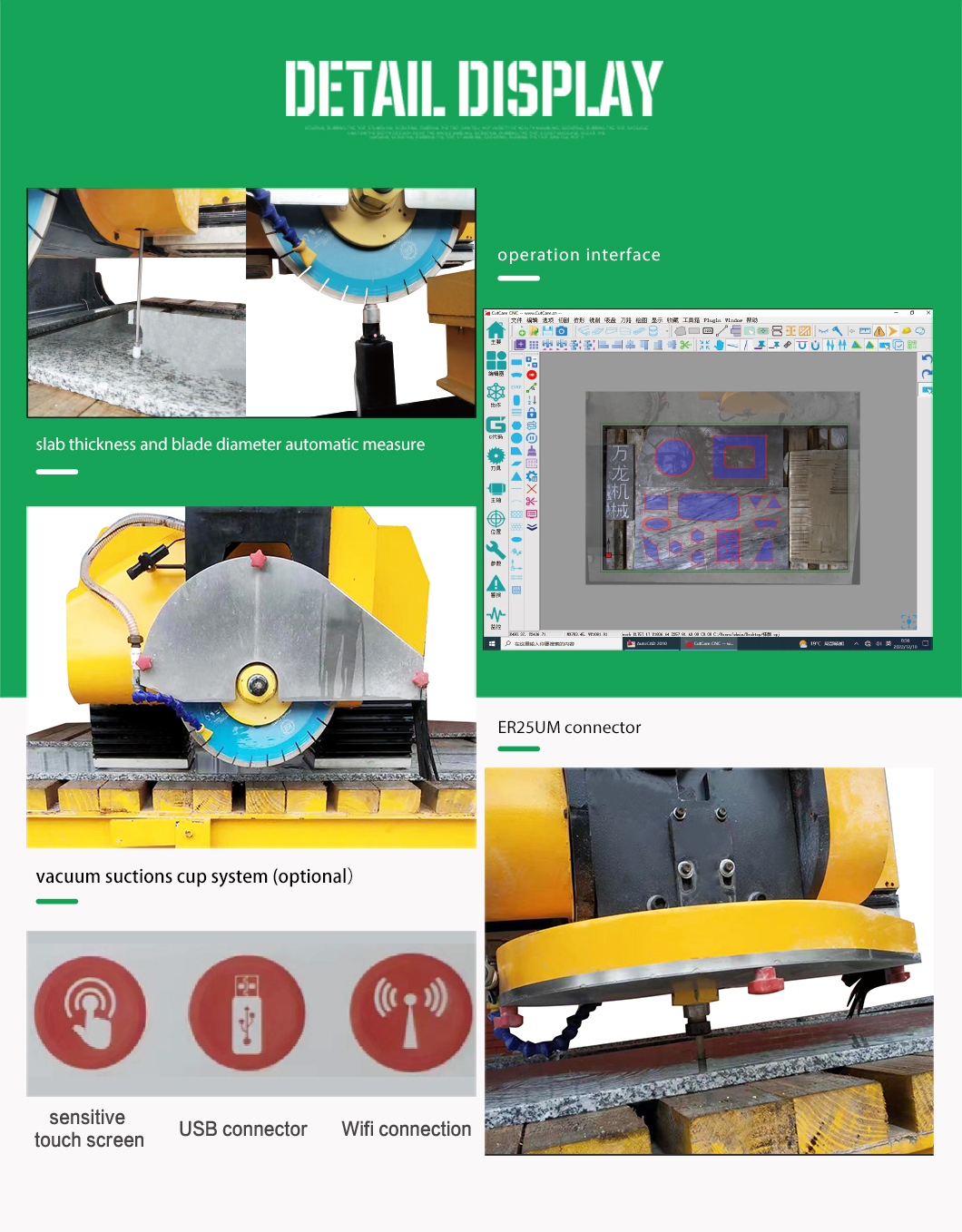

  • تفاصيل المنتج

(سي إن سي-5 برو) 5 آلة قطع وطحن جسر CNC المحور

1. نظام التحكم باستخدام الحاسب الآلي, كاد, برنامج رسم CAM ومحرك سيرفو رقمي

2. 4-ربط المحور + المحور L الكهربائي

3. التقاط الصور والموقف, تحسين التنضيد الذي يحسن إنتاجية المواد, ويقوم كوب الشفط تلقائيا بتحريك قطعة العمل لتحسين المعالجة

4. استخدم كاميرا واسعة الزاوية تشغل مساحة صغيرة (ارتفاع)

5. يمكن الحصول على صورة البلاطة بأكملها من سطح المكتب بواسطة الكاميرا وتحديد المواقع في وقت واحد, وهو أمر بديهي للعمل ويزيل تحديد المواقع يدويا

6. to Support the combined processing of saw blade and milling cutter

7. يمكن للمكون الإضافي AutoCAD الذي تم تكوينه نقل الرسومات مباشرة إلى نظام المحاور الخمسة مسبقا, وهو أسهل في التشغيل ويدعم استيراد ملفات DXF

8. صندوق التحكم الهوائي خارجي لسهولة المراقبة والتعديل

9. يجب اختيار سكة الانزلاق الخطية والمسمار الكروي من ماركة تايوان HIWIN

10 .مخفض التروس النجمي يعتمد Margtech

11 .مخفض الروبوت يتبنى العلامة التجارية تشينتشوان

12. يجب أن تكون المكونات الهوائية ماركة Taiwan Yadeke

Model
وحدة
CNC-4
شوط المحور الخطي(X-Y-Z)
مم
3500-2360-330
شوط المحور C
رقم
±180
شوط محور
رقم
-1~91
قطر الشفرة
مم
350-500
قوة المحرك الرئيسي
ك و
18.5
دوران المحرك الرئيسي المقنن
ص / دقيقة
3600
السرعة الخطية المقدرة (X-Y-Z)
م / دقيقة
30-30-5
عزم الدوران المقنن للمحرك الرئيسي
نانومتر
49.1
سرعة دوران المحور C المقدرة
ص / دقيقة
17.3
سرعة دوران مقدرة للمحور
ص / دقيقة
20.66
أرقام فراغ الغطاس
4
Max. قدرة مصاصة فراغ
ك جم
360
موصل بت رونتر
ER25UM
حجم الجدول
مم
3200*2000(3500*2100)
إجمالي طاقة الماكينة
ك و
33.2
الحجم الكلي
مم
5850*3380*3050
وزن الآلة
ك جم
4000
استهلاك المياه
لتر / دقيقة
15-25
كونسولمبشن الهواء
لتر / دقيقة
176

حالات القطع
